ZJY系列轴装式硬齿面减速机的安装调试和维护

发布时间:2022-07-12浏览次数:1068

      一、ZJY系列轴装式硬齿面减速机一般采用垂直位置及其前后各20°范围内悬挂安装,与主机配套使用。

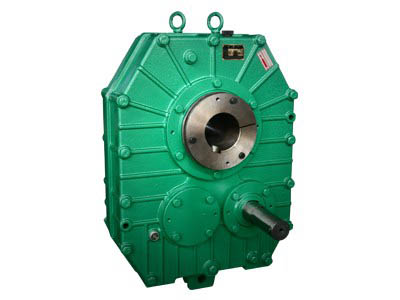

ZJY系列轴装式硬齿面减速机




      二、减速机输出轴孔套入主机轴前,应在轴和轴孔表面涂上油脂,以减小装配阻力。切勿采用强行打击的方式安装,否则可造成轴承损坏或空心轴端变形。对采用双端锥套安装的减速机,可按如下程序安装:



      (1)先将内侧的空心锥套套入主机主轴;



      (2)将减速机推入主机主轴,左端挂在左锥套上;



      (3)从右侧装入右锥套;



      (4)依此拧紧左右锥套的紧固螺钉。



      三、安装传动三角带。由于众诚减速机体积紧凑,所配置的轴承尺寸较小,为确保轴承正常使用,请注意以下几点:



      (1)尽可能选用高强度窄型三角带。窄型三角带可减小带轮的宽度和外圆尺寸,以及三角带的张紧拉力,这样可以使输入轴带轮的张紧力作用点位置靠近输入轴内侧,对提高输入轴轴承的寿命十分有利。



      (2)应选用全部金加工的三角带轮。对有轮辐减轻孔的带轮,应满足静平衡的要求。



      (3)三角带应紧张适度。一般可用两个手指下压三角带,受压点下移是否在1-2mm的方法来判别三角带的紧张程度。由于三角带在运行一段时间后会因初张力延长而打滑了,该延长量应以二次紧张来弥补。切勿在初装时过分紧张,给输入轴轴承增加不应有的悬臂拉力。



      四、为克服众诚减速机在运行时空心轴轴承摩擦反力矩对减速机箱体的作用,一般采用防扭拉杆来平衡该力矩。防扭拉杆的安装位置见图1。防扭拉杆可采用00型"开式锁具螺旋扣",见附录2。由于索口环头内孔尺寸不规范,可用经过加工的环头更换。环头内孔与拉杆销的配合可采用H9/n9。采用小间隙的环头配合,可减小减速机的左右晃动。



      五、打开减速机箱体中部油塞,使箱体处于垂直位置,从吊环孔加入N220中级压齿轮油,油位至下部油塞溢出高度。



      六、减速机现空载运转一段时间,检查是否有异常噪声、漏油、振动等不正常现象,如无则可投入负载运行。



      七、减速机首次运转300-600小时后应更换润滑油。此后每运转1500-5000小时更换一次(主要由工作环境而定),最长不得超过18个月。在换油时应同时清洗磁性油塞(安装在箱体下部)。



      八、减速机在运行中出现油温突然性升高或不正常噪声时,应立即停车检查。故障排除后,才能继续投入工作。



      九、当单向运转的减速机需反向或双向运转时,可打开输入轴对面端盖,对常接触式逆止器将星轮用拉板拉出(拉板可按星轮上起吊螺孔位置自制)反装,即可改向运转;或拆除星轮缺口处的滚子、顶销(小规格的无此零件)、顶簧,实现双向运转。对非常接触逆止器,则需要将逆止体拉出反装,同时把外环也卸下反装。



      十、空心轴端盖用于固定减速机轴向位置和拆卸减速机用。用于固定时,用与中心孔径相配的六角螺栓吊紧主机输入轴;用于拆卸时,可在两侧螺纹孔内旋入六角螺栓,顶出箱体。
